Qual è l'obiettivo migliore per i sistemi di visione robotica?

La scelta della lente giusta per un sistema di visione robotica non riguarda solo l'ottenimento di un'immagine nitida, ma ha un impatto diretto accuratezza, percezione della profondità e affidabilità del sistemaChe si tratti di costruire un braccio robotico per l'ispezione, il prelievo e il posizionamento o l'automazione basata sull'intelligenza artificiale, la lente gioca un ruolo fondamentale nelle prestazioni del sistema in condizioni reali.

In questa guida, vedremo come scegliere il miglior obiettivo per sistemi di visione robotica, basati su esigenze ingegneristiche pratiche piuttosto che su specifiche generiche.

Perché l'obiettivo è più importante di quanto pensi

In molti progetti, i team si concentrano molto su sensori e algoritmi, ma trascurano l'obiettivo. In realtà, l'obiettivo definisce:

• Quanta parte della scena il tuo robot riesce a "vedere"?
• Quanto accuratamente è in grado di misurare distanza e posizione
• Le sue prestazioni in diverse condizioni di illuminazione e ambienti

Una lente scelta in modo inadeguato può introdurre distorsioni, ridurre la nitidezza dei contorni o limitare il campo visivo, causando errori di rilevamento e posizionamento.

Tipologie di lenti per sistemi di visione robotica

Applicazioni diverse richiedono approcci ottici diversi. Alcune delle opzioni più comuni includono:

1. Lenti standard per la visione artificiale

Questi dispositivi sono ampiamente utilizzati per ispezioni di base e rilevamento di oggetti. Funzionano bene quando non è richiesta la percezione della profondità.

2. Obiettivi grandangolari per la visione robotica

Quando il tuo robot deve monitorare un'area più ampia, come nastri trasportatori o ambienti con più oggetti, un Obiettivo grandangolare per la visione robotica Contribuisce ad ampliare la copertura senza aggiungere altre telecamere.

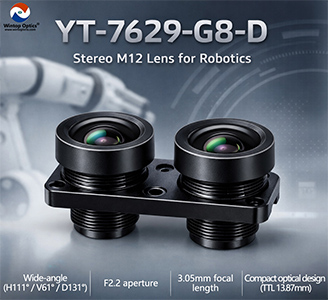

3. Lenti stereoscopiche per robot

Per applicazioni che richiedono la percezione della profondità, come bracci robotici e posizionamento 3D, lenti stereoscopiche per robot sono essenziali. Permettono il rilevamento della profondità acquisendo due immagini sincronizzate, consentendo al sistema di calcolare la distanza con precisione.

Fattori chiave da considerare nella scelta di una lente per la visione robotica

1. Lunghezza focale e campo visivo

La lunghezza focale determina quanto ampio o ristretto sarà il tuo campo visivo.

• Lunghezze focali brevi (ad esempio, Obiettivo con lunghezza focale di 3,05 mm per robotica) fornire un campo visivo più ampio
• Una visuale più ampia aiuta a ridurre i punti ciechi, ma potrebbe ridurre leggermente i dettagli.

Per i bracci robotici, l'equilibrio è fondamentale: una copertura sufficiente per visualizzare l'area di lavoro, ma con un livello di dettaglio adeguato per un posizionamento preciso.

2. Controllo della distorsione

La distorsione è uno dei fattori più trascurati nella visione robotica.

A Lenti a bassa distorsione per la visione artificiale Garantisce che le linee rette rimangano rette e che le misurazioni restino accurate. Ciò è particolarmente importante in:

• Posizionamento dell'oggetto
• Ispezione dimensionale
• Ricostruzione 3D

Nei sistemi robotici grandangolari, per mantenere la precisione geometrica, si preferiscono spesso obiettivi con una distorsione inferiore al -18%.

3. Apertura e prestazioni in condizioni di scarsa illuminazione

Le condizioni di illuminazione negli ambienti industriali possono variare notevolmente.

Una lente con un'apertura come F2.2 Offre un buon equilibrio tra assorbimento della luce e profondità di campo, risultando adatto sia a condizioni di illuminazione controllate che semi-variabili.

4. Compatibilità del sensore (CRA è importante)

L'abbinamento dell'obiettivo al sensore è fondamentale.

A Obiettivo ottimizzato CRA per sensori Garantisce una corretta distribuzione della luce sull'immagine, migliorando la nitidezza dei bordi e riducendo la vignettatura. Ciò diventa particolarmente importante quando si lavora con sensori compatti come quelli utilizzati nei sistemi robotici embedded.

5. Progettazione e integrazione meccanica

Nel campo della robotica, lo spazio è spesso limitato.

A obiettivo compatto per sistemi robotici con una lunghezza totale (TTL) più corta semplifica l'integrazione, soprattutto nei bracci robotici o negli alloggiamenti ristretti. Interfacce standard come Obiettivi M12 per telecamere robotiche Inoltre, semplificano l'installazione e la sostituzione.

6. Durabilità ambientale

Non tutte le lenti sono progettate per ambienti industriali.

Se il tuo sistema opera in condizioni difficili, la scelta di un Obiettivo per fotocamera con grado di protezione IP69 possono fare una differenza significativa. Questi lenti ottiche di livello industriale sono progettati per resistere a:

• Polvere e detriti
• esposizione ad acqua ad alta pressione
• fluttuazioni di temperatura

Ciò è particolarmente importante per applicazioni come l'automazione industriale, la lavorazione degli alimenti o la robotica per esterni.

Riassumendo: cosa scegliere?

Quindi, qual è la lente migliore per i sistemi di visione robotica?

La risposta dipende dall'applicazione, ma in generale, una soluzione ideale dovrebbe offrire:

• Campo visivo sufficientemente ampio per la copertura
• Bassa distorsione per una maggiore precisione di misurazione.
• Compatibilità con il tuo sensore
• Design compatto per una facile integrazione
• Durabilità per il tuo ambiente di lavoro

Ad esempio, nei sistemi di visione dei bracci robotici che richiedono la percezione della profondità, un Configurazione di obiettivi stereoscopici con bassa distorsione, ampia copertura grandangolare e protezione industriale. è spesso la scelta più efficace.

Considerazioni finali

Selezionare il giusto lente di visione robotica Non si tratta di scegliere le specifiche più elevate, ma di scegliere la giusta combinazione di ottica, meccanica e durata per il proprio specifico caso d'uso.

Comprendendo come fattori quali la lunghezza focale, la distorsione e la resistenza ambientale influenzino le prestazioni, è possibile costruire un sistema di visione più affidabile e preciso fin dalle fondamenta.

Parliamo del tuo progetto

Se stai lavorando a un sistema di visione robotica e hai bisogno di aiuto per scegliere la lente giusta, siamo qui per supportarti.

A Ottica Wintop, siamo specializzati in Lenti di visione robotica personalizzate, soluzioni di lenti stereoscopiche e progettazione di lenti M12 per applicazioni industriali.—su misura per le vostre precise esigenze.

Tel / WhatsApp: +86 153 0268 9906
E-mail: yorty@yuntal.com

Non esitate a contattarci: saremo lieti di aiutarvi a trovare la soluzione ottica più adatta al vostro progetto.
