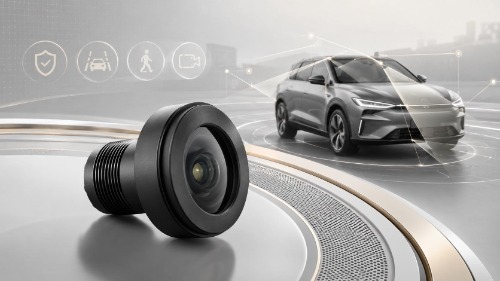

Quali sono le caratteristiche di un buon obiettivo per fotocamera automobilistica?

La scelta di un obiettivo per una telecamera automobilistica non si limita alla semplice ricerca di un obiettivo in grado di produrre un'immagine. Per le applicazioni su veicoli, un buon obiettivo deve garantire una qualità d'immagine stabile, un campo visivo adeguato, una struttura affidabile, resistenza agli agenti atmosferici e una costanza produttiva a lungo termine.

Le telecamere per autoveicoli sono ampiamente utilizzate nei sistemi di visione posteriore, nei sistemi di visione a 360°, nelle telecamere anteriori, nelle telecamere ADAS, nei sistemi DMS, OMS, CMS, nei sistemi di assistenza al parcheggio e nelle dash cam. Ogni applicazione presenta requisiti diversi in termini di prestazioni ottiche e progettazione meccanica.

Quindi, cosa rende un obiettivo per telecamera automobilistica di buona qualità? La risposta dipende dal design del modulo della telecamera, dallo scenario di applicazione, dal sensore, dal campo visivo, dalla risoluzione, dalla struttura e dai requisiti ambientali.

1. Un buon obiettivo per fotocamera automobilistica dovrebbe essere adatto all'applicazione

Il primo passo nella scelta di un obiettivo per fotocamera automobilistica è comprendere l'applicazione.

Nei veicoli possono essere utilizzate lenti per telecamere posteriori, telecamere a 360° e telecamere per il monitoraggio del conducente, ma i loro requisiti ottici non sono gli stessi.

Per esempio:

• Le telecamere posteriori solitamente richiedono un ampio campo visivo e prestazioni stabili all'aperto.
• Le telecamere a 360° necessitano di una copertura grandangolare e di una buona qualità dell'immagine ai bordi.
• Le telecamere frontali potrebbero richiedere immagini più nitide a lunga distanza.
• Le telecamere DMS si concentrano maggiormente sull'imaging a distanza ravvicinata, sul riconoscimento facciale e sulle prestazioni a infrarossi.
• Le telecamere CMS richiedono una qualità d'immagine stabile per la visibilità laterale e posteriore.
• Le telecamere per l'assistenza al parcheggio necessitano di una struttura compatta, un'ampia copertura e affidabilità in condizioni ambientali difficili.

Un buon obiettivo per una fotocamera automobilistica dovrebbe essere scelto in base all'applicazione specifica, anziché utilizzare un obiettivo generico per ogni progetto.

2. Un campo visivo adeguato è più importante della semplice ampiezza.

Il campo visivo è una delle specifiche più importanti per gli obiettivi delle telecamere per auto. Determina quanta area la telecamera può inquadrare.

Tuttavia, un campo visivo più ampio non è sempre sinonimo di migliore.

Se il campo visivo è troppo ristretto, la fotocamera potrebbe non catturare sufficienti informazioni sull'ambiente circostante. Se il campo visivo è troppo ampio, la distorsione dell'immagine e la qualità dei contorni potrebbero diventare più difficili da controllare.

Un buon obiettivo per telecamera automobilistica dovrebbe fornire un campo visivo adeguato all'applicazione, mantenendo al contempo una nitidezza dell'immagine utilizzabile e un buon controllo della distorsione.

Per esempio:

Il campo visivo (FOV) corretto dovrebbe essere determinato in base alla progettazione del sistema di telecamere del veicolo, e non solo in base all'aspetto dell'obiettivo o alle specifiche generali.

3. Una bassa distorsione contribuisce a rendere l'immagine più utilizzabile.

Molti obiettivi per fotocamere automobilistiche richiedono un design grandangolare. Tuttavia, gli obiettivi grandangolari spesso introducono distorsioni, soprattutto vicino ai bordi dell'immagine.

Nelle applicazioni per telecamere veicolari, una distorsione eccessiva può compromettere l'esperienza visiva e ridurre l'usabilità dell'immagine. Ad esempio, le linee di riferimento per il parcheggio, gli oggetti circostanti, i bordi della strada e l'ambiente circostante il veicolo potrebbero apparire meno nitidi se la distorsione non è ben controllata.

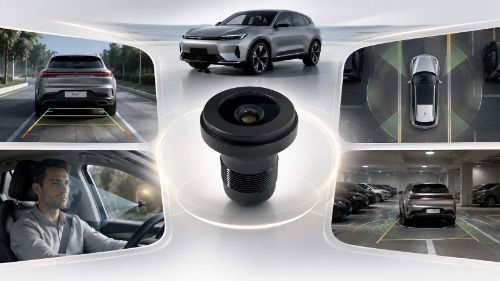

Nei sistemi di visione a 360°, la bassa distorsione e la stabilità dei bordi delle immagini sono particolarmente importanti, poiché potrebbe essere necessario elaborare o unire le immagini provenienti da più telecamere.

Un buon obiettivo per telecamera automobilistica dovrebbe bilanciare un ampio angolo di visione e il controllo della distorsione. Dovrebbe contribuire a mantenere una struttura dell'immagine più naturale e utilizzabile per il modulo della telecamera.

4. L'obiettivo deve essere compatibile con il sensore, non limitarlo.

Molti progetti di moduli per fotocamere utilizzano sensori da 2 MP, 5 MP, 8 MP o con risoluzione superiore. Tuttavia, un sensore ad alta risoluzione non garantisce automaticamente un'immagine di alta qualità.

Se l'obiettivo non è in grado di soddisfare i requisiti ottici del sensore, la qualità finale dell'immagine potrebbe comunque risultare limitata.

Quando si valuta un obiettivo per fotocamera automobilistica, i clienti dovrebbero considerare:

• Dimensioni del sensore
• cerchio dell'immagine
• Corrispondenza della risoluzione
• angolo del raggio principale
• Requisito FOV
• qualità dell'immagine ai bordi
• Struttura meccanica
• Distanza di lavoro

Un buon obiettivo per telecamera automobilistica dovrebbe consentire al sensore di funzionare correttamente. L'obiettivo e il sensore devono lavorare insieme come parte integrante del sistema completo del modulo telecamera.

5. Qualità dell'immagine stabile su tutto il campo visivo

Alcuni obiettivi possono mostrare una buona qualità d'immagine al centro, ma prestazioni inferiori vicino ai bordi. Per le applicazioni automobilistiche, questo può rappresentare un problema.

Nelle applicazioni di retrovisione, visuale a 360°, CMS e assistenza al parcheggio, l'area periferica dell'immagine può contenere importanti informazioni visive. Se l'immagine periferica risulta sfocata o distorta, ciò può influire sulle prestazioni complessive della telecamera.

Un buon obiettivo per fotocamera automobilistica dovrebbe fornire una qualità d'immagine stabile su tutta l'inquadratura, non solo al centro.

Ciò è particolarmente importante per obiettivi grandangolari per fotocamere automobilistiche, dove è necessario tenere in considerazione la nitidezza dei bordi, il controllo della distorsione e la coerenza dell'immagine.

6. Gli obiettivi delle telecamere per autoveicoli necessitano di affidabilità ambientale

Gli ambienti automobilistici sono più esigenti rispetto a molte applicazioni di elettronica di consumo. Una lente utilizzata in un veicolo può dover resistere a sbalzi di temperatura, vibrazioni, umidità, polvere, esposizione all'acqua e funzionamento prolungato.

Le applicazioni per telecamere esterne, come le telecamere posteriori, le telecamere a 360°, le telecamere laterali e le telecamere di parcheggio, possono richiedere prestazioni di impermeabilità e resistenza alla polvere. Le applicazioni per interni, come i sistemi DMS e OMS, possono invece prestare maggiore attenzione alle prestazioni a infrarossi, all'imaging in condizioni di scarsa illuminazione e alla stabilità della qualità dell'immagine a distanza ravvicinata.

A seconda del progetto, i requisiti per le lenti in ambito automobilistico possono includere:

• Design impermeabile
• Resistenza alla polvere
• resistenza alla temperatura
• Resistenza alle vibrazioni
• Prestazioni ottiche stabili
• Struttura meccanica affidabile
• Coerenza produttiva a lungo termine

Un buon obiettivo per telecamere automobilistiche dovrebbe essere progettato e valutato in base al reale ambiente di lavoro del sistema di telecamere del veicolo.

7. La struttura meccanica deve essere compatibile con il modulo della fotocamera.

L'obiettivo di una telecamera per autoveicoli non è solo un componente ottico. Deve anche essere compatibile con la struttura del modulo della telecamera.

Progetti diversi possono richiedere strutture di lenti diverse, come M7, M8, M9, M10, M12, struttura AA o progetti meccanici personalizzati.

La struttura più adatta dipende da:

• Dimensioni del modulo
• Posizione del sensore
• Percorso ottico
• Metodo di assemblaggio
• Design impermeabile
• Limitazioni di spazio
• Ambiente applicativo
• Processo di produzione di massa

Per i produttori di moduli per fotocamere, la scelta di un obiettivo con la giusta struttura meccanica può contribuire a migliorare l'efficienza dell'assemblaggio e la fattibilità del progetto.

Un buon obiettivo per telecamera automobilistica dovrebbe essere compatibile sia con i requisiti ottici che con il design meccanico del modulo della telecamera.

8. La coerenza della produzione è fondamentale per i progetti automobilistici.

Per i progetti di telecamere per autoveicoli, un buon campione è solo l'inizio. I clienti si preoccupano anche della capacità dell'obiettivo di mantenere una qualità stabile durante la produzione di massa.

I progetti nel settore automobilistico richiedono in genere una collaborazione a lungo termine, una fornitura stabile, il controllo della qualità e prestazioni ottiche costanti tra i diversi lotti.

Tra i fattori importanti figurano:

• coerenza del campione
• Stabilità del lotto
• Precisione di assemblaggio
• Controllo qualità
• Controllo della produzione
• capacità di approvvigionamento a lungo termine
• Efficienza della comunicazione durante lo sviluppo del progetto

Un buon fornitore di obiettivi per telecamere automobilistiche dovrebbe supportare non solo la selezione degli obiettivi e la valutazione dei campioni, ma anche una produzione di massa stabile e una gestione della qualità.

9. La capacità del fornitore è parte integrante della qualità delle lenti.

Quando i clienti valutano un obiettivo per fotocamera automobilistica, valutano anche il fornitore che lo produce.

Nei progetti automobilistici, le capacità dei fornitori possono influire direttamente sull'efficienza del progetto, sull'affidabilità del prodotto e sulla collaborazione a lungo termine.

Un fornitore affidabile di lenti per autoveicoli dovrebbe possedere le seguenti caratteristiche:

• Esperienza nel progetto di lenti per il settore automobilistico
• Sistema di controllo qualità
• Supporto alla progettazione e alla valutazione ottica
• Capacità di supportare diverse strutture di lenti
• Capacità produttiva stabile
• Comunicazione chiara del progetto
• Esperienza con i requisiti del modulo fotocamera

Wintop Optics possiede le certificazioni TS16949 e ISO, oltre a vantare esperienza in progetti di lenti per il settore automobilistico. Queste competenze contribuiscono a garantire il controllo qualità, la coerenza della produzione e la valutazione delle lenti in base ai progetti per i clienti che utilizzano moduli per telecamere automobilistiche.

10. Soluzioni di lenti per telecamere automobilistiche Wintop Optics

Ottica Wintop Fornisce soluzioni di lenti per telecamere automobilistiche per diverse applicazioni, tra cui telecamere posteriori, telecamere a 360°, telecamere anteriori, CMS, DMS, OMS, telecamere ADAS, telecamere per l'assistenza al parcheggio e altri progetti di moduli telecamera.

Supportiamo diverse opzioni di struttura delle lenti, tra cui M7, M8, M9, M10, M12 e soluzioni con lenti AA. In base ai requisiti del progetto del cliente, possiamo fornire assistenza nella valutazione dell'accoppiamento con il sensore, del campo visivo (FOV), della risoluzione, della struttura, dell'ambiente di applicazione e delle esigenze in termini di prestazioni ottiche.

Se stai cercando una soluzione di lenti per telecamere automotive, inviaci le informazioni sul tuo progetto, inclusi modello del sensore, dimensioni del sensore, campo visivo (FOV), risoluzione, tipo di struttura, distanza di lavoro e scenario di applicazione. Il nostro team ti aiuterà a scegliere la soluzione di lenti più adatta al tuo progetto di modulo telecamera.

Tel / WhatsApp: +86 15302689906
E-mail: yorty@yuntal.com

FAQ

Come scelgo l'obiettivo giusto per la mia fotocamera da auto?

Per scegliere l'obiettivo giusto per una telecamera automobilistica, è necessario considerare l'applicazione, il modello del sensore, le dimensioni del sensore, il campo visivo (FOV), la risoluzione, la distanza di lavoro, il tipo di struttura e l'ambiente operativo. Diverse applicazioni per telecamere automobilistiche richiedono obiettivi di design differente, pertanto la selezione dell'obiettivo deve basarsi sul progetto specifico del modulo telecamera.

Un campo visivo più ampio è sempre preferibile per le telecamere veicolari?

No. Un campo visivo più ampio può catturare più informazioni circostanti, ma può anche comportare maggiori distorsioni e problemi di immagine ai bordi. Il campo visivo ideale dovrebbe soddisfare i requisiti dell'applicazione mantenendo al contempo una qualità dell'immagine utilizzabile, un buon controllo della distorsione e la compatibilità con il sensore.

Perché la bassa distorsione è importante per gli obiettivi delle telecamere per autoveicoli?

Una bassa distorsione contribuisce a mantenere la struttura dell'immagine più naturale e fruibile. Questo è importante per applicazioni come telecamere posteriori, sistemi di visione a 360°, sistemi di assistenza al parcheggio e riconoscimento delle immagini. Per gli obiettivi grandangolari per autoveicoli, il controllo della distorsione deve essere considerato insieme al campo visivo e alla nitidezza dei bordi.

È possibile utilizzare un singolo obiettivo con sensori diversi?

Non sempre. L'abbinamento tra obiettivo e sensore dipende dalle dimensioni del sensore, dal cerchio di copertura, dalla risoluzione, dal CRA (Core Reduction Area), dal campo visivo (FOV) e dalla struttura meccanica. Anche se due sensori hanno una risoluzione simile, potrebbero richiedere obiettivi di design diverso. Fornire la scheda tecnica del sensore può aiutare gli ingegneri a valutare se un obiettivo è adatto.

Quale struttura dell'obiettivo dovrei scegliere: M7, M8, M9, M10, M12 o AA?

La struttura dell'obiettivo più adatta dipende dalle dimensioni del modulo della fotocamera, dal metodo di assemblaggio, dai requisiti ottici e dall'ambiente di applicazione. A seconda delle esigenze del progetto, si possono considerare le strutture M7, M8, M9, M10, M12 e AA. Per moduli compatti, potrebbero essere necessarie strutture più piccole. Per esigenze di allineamento più elevate o per particolari necessità di assemblaggio, si può valutare una struttura AA.

Gli obiettivi delle telecamere per auto devono essere impermeabili?

Dipende dall'applicazione. Le telecamere esterne per autoveicoli, come le telecamere posteriori, le telecamere a 360°, le telecamere laterali e le telecamere di parcheggio, spesso richiedono resistenza all'acqua e alla polvere. Le telecamere interne, come i sistemi DMS e OMS, possono invece concentrarsi maggiormente sulla visione a infrarossi, sulle immagini in condizioni di scarsa illuminazione e sulle prestazioni a breve distanza.

Wintop è in grado di personalizzare gli obiettivi in ​​base alle esigenze del nostro modulo fotocamera?

Sì. Wintop Optics può aiutarvi a valutare le soluzioni di lenti in base al modello del sensore, al campo visivo (FOV), alla risoluzione, alla struttura, alla distanza di lavoro e ai requisiti dell'applicazione. Supportiamo diverse strutture di lenti per telecamere automotive, tra cui M7, M8, M9, M10, M12 e soluzioni AA.

Cerchi un obiettivo adatto per la tua fotocamera automobilistica?

Ogni progetto di telecamera per autoveicoli presenta requisiti ottici e strutturali differenti. Che si tratti di telecamera posteriore, panoramica, anteriore, CMS, DMS, OMS, ADAS o assistenza al parcheggio, la scelta dell'obiettivo deve basarsi sul design specifico del modulo telecamera.

Wintop Optics offre soluzioni di lenti per telecamere automobilistiche con diverse strutture e valutazione basata su progetti specifici.

Condividi con noi il modello del sensore, il campo visivo (FOV), la risoluzione, la struttura, la distanza di lavoro e i requisiti dell'applicazione. Il nostro team ti aiuterà a scegliere la soluzione di lenti più adatta al tuo progetto.
